Traitement de Mesures Réflectométrie Fibre Optique
À propos du service
Le service de Traitement de Mesures Réflectométriques Fibre Optique proposé par MreSystems prend en charge l'intégralité du dépouillement, de l'analyse des courbes OTDR et de l'édition des cahiers de recette pour vos infrastructures télécoms.
Que vous soyez installateur, bureau d'études, sous-traitant ou opérateur d'infrastructure, déléguez l'étape chronophage du dépouillement de vos mesures et sécurisez la validation de vos Dossiers des Ouvrages Exécutés (DOE).
Protocoles & Schémas Méthodologiques de Mesure
Notre chaîne de traitement prend en charge l'ensemble des configurations de mesures normalisées déployées sur le terrain :

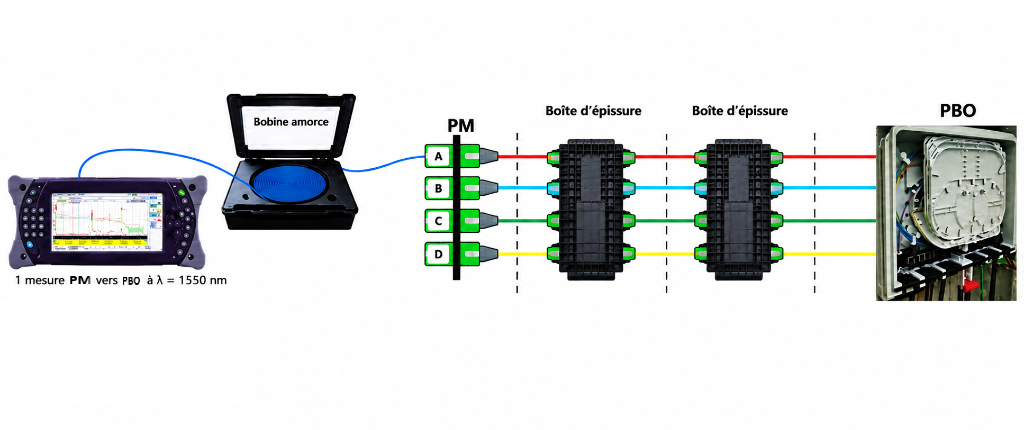

1. Mesure de la Distribution : PM ↔ PBO
Ce protocole s'applique au réseau de distribution optique, depuis le Point de Mutualisation (PM) jusqu'au Point de Branchement Optique (PBO).
Caractéristiques du protocole Distribution :
- Point d'injection : Mesure effectuée depuis le PM en direction du PBO.
- Bobine amorce : Utilisation impérative d'une bobine amorce à l'émission pour s'affranchir de la zone morte initiale de l'OTDR et qualifier avec précision le connecteur d'entrée au PM.
- Longueur d'onde : Mesure à λ = 1550 nm, longueur d'onde particulièrement sensible aux macro-courbures et aux contraintes mécaniques sur les fibres.
- Contrôles effectués :
- Détection et mesure de chaque épissure au niveau des boîtes de raccordement intermédiaires.
- Calcul de l'atténuation totale de la liaison jusqu'à l'extrémité PBO.
- Identification immédiate des anomalies (cassures, contraintes de lovage, connecteurs encrassés).

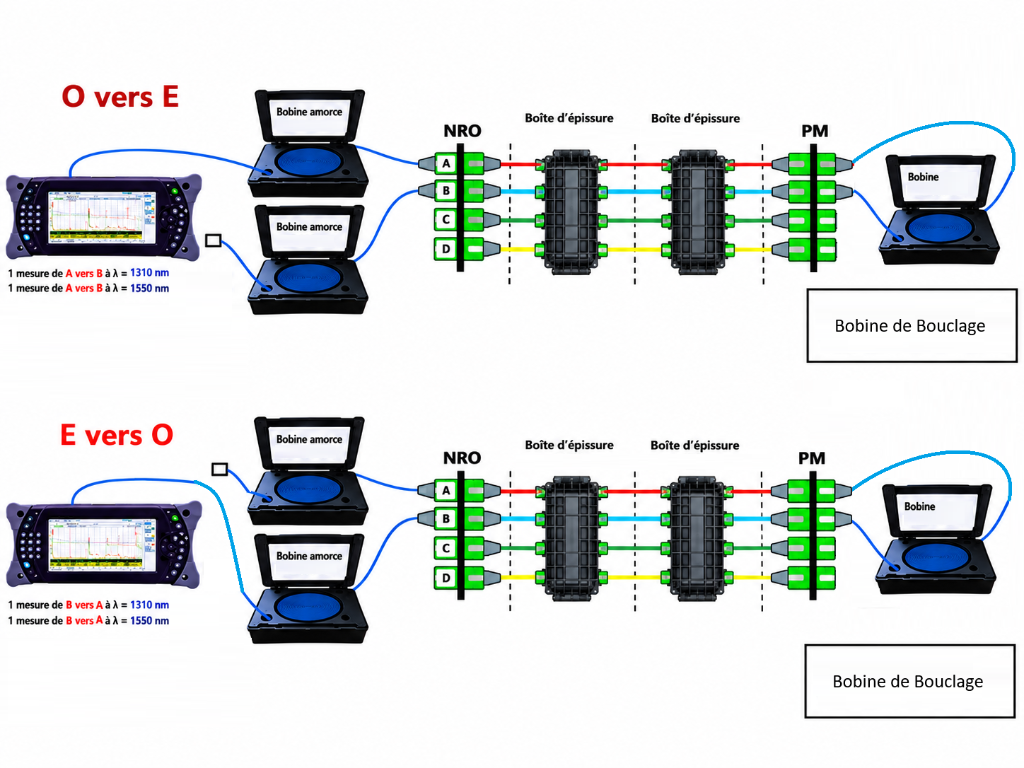

2. Mesure du Transport : NRO ↔ PM (Boucle Bidirectionnelle)
Les liaisons de transport reliant le Noeud de Raccordement Optique (NRO) au Point de Mutualisation (PM) constituent l'artère centrale du réseau. Elles nécessitent un protocole de mesure haute précision avec bobine de bouclage.
Caractéristiques du protocole Transport :
- Mesure par bouclage à double longueur d'onde :
- Sens O vers E : Mesures de la fibre A vers la fibre B à λ = 1310 nm et λ = 1550 nm.
- Sens E vers O : Mesures retour de la fibre B vers la fibre A à λ = 1310 nm et λ = 1550 nm.
- Bobines amorce & bobine de bouclage :
- Double bobine amorce connectée côté NRO.
- Bobine de bouclage connectée côté PM pour permettre la mesure continue de deux brins en une seule manipulation terrain.
- Calculs & Traitements avancés :
- Moyenne bidirectionnelle : Élimination mathématique des effets de faux gains (gainers) causés par les différences de coefficient de rétrodiffusion entre les fibres.
- Atténuation réelle des épissures : Calcul exact des pertes de chaque soudure selon la formule bilatérale :
(Atténuation Aller + Atténuation Retour) / 2. - Conformité stricte : Validation face aux gabarits et seuils contractuels des opérateurs d'infrastructure (Orange, SFR, Free, Bouygues Telecom, RIP).
Génération de la Recette sur Feuille Excel & Livrable Client
À partir de vos fichiers de mesures brutes, nous réalisons un dépouillement automatisé et exhaustif pour vous livrer une recette clé en main :
-
Tableaux de bord de recette Excel :
- Récapitulatif clair de l'ensemble des brins testés avec identification des câbles, tubes et couleurs de fibres.
- Bilan optique complet : longueur mesurée, atténuation linéique (dB/km), pertes des connecteurs et épissures.
- Diagnostic immédiat par brin avec indicateurs visuels CONFORME / NON CONFORME (Pass / Fail).
-
Feuille de recette prête à l'envoi :
- Mise en page soignée, charts de conformité et tableaux exploitables directement par vos clients ou maîtres d'ouvrage.
- Intégration fluide dans vos dossiers de recollement et DOE.
⚡ Réactivité Express : 24h à 48h
Pour vous permettre de respecter vos jalons de livraison ou répondre à des levées de réserves urgentes :
- Prise en charge sous quelques heures dès réception de vos fichiers bruts.
- Livraison de la recette sous 24h à 48h (selon le volume de brins et de fichiers).
- Accompagnement technique : Mise en évidence des fibres à reprendre sur chantier si des non-conformités sont détectées.
Pourquoi confier vos dépouillements à MreSystems ?
- Rigueur Télécom : Maîtrise éprouvée des spécifications des opérateurs nationaux et réseaux d'initiative publique.
- Gain de Productivité : Vos techniciens restent sur le terrain pour souder et mesurer ; le bureau d'études MreSystems finalise la recette.
- Zéro Retard de Facturation : Obtenez des DOE validés du premier coup pour débloquer plus rapidement vos règlements de chantiers.
Prêt à transmettre vos mesures ?
Transmettez-nous vos fichiers bruts ou contactez-nous pour échanger sur vos volumes et délais d'intervention.
